Angularで階層構造の表を開発(Treetable)

こんにちは。今回は表題の内容を解説します。
Angular MaterialMat-tableMat-treeを組み合わせれば実現可能ですが、初級者には難しく、コードが複雑になります。そこで、簡単に階層型の表を生成可能なOSS:Treetableを利用します。

Treetable

Treetableの導入手順

1. install

  • 以下を実行

    1
    npm i ng-material-treetable --save
  • Angular Materialパッケージがinstallされていることを確認

    • 既に入れていればスルー
      1
      npm i @angular/material @angular/cdk @angular/animations --save

2. app.module.tsでModuleをimport

  • src/app/app.module.tsを改修
    • TreetableModuleをimport
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      import { TreetableModule } from 'ng-material-treetable';

      @NgModule({
      ...
      imports: [
      ...
      TreetableModule
      ],
      ...
      })
      export class AppModule { }

3. Component側で使用

3.1. HTML

  • sample.component.htmlを改修
    • treetable要素を加えるだけでOKです
      1
      <treetable [tree]="yourTreeDataStructure"></treetable>

      3.2. TS

  • sample.component.ts
    • データソースとinterface(データの型)を規定します
      • GET等で外部APIからデータを持ってくる場合は、べた書きしているデータ部分を返り値に差し替えてください
      • データ構造は自由です。無くてもOK
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
import { Component, OnInit } from '@angular/core';

// 追加
import { Node, Options } from 'ng-material-treetable';


@Component({
selector: 'app-tree-table',
templateUrl: './tree-table.component.html',
styleUrls: ['./tree-table.component.scss']
})
export class TreeTableComponent implements OnInit {

// データソースを定義
// 省略部分はJSONデータ 表2のデータソース class内の先頭に必要であった
arrayOfNodesTree: Node<Task>[] = [
{
value: {
name: 'Tasks for Sprint 1',
completed: true,
owner: 'Marco'
},
children: [
{
value: {
name: 'Complete feature #123',
completed: true,
owner: 'Marco'
},
children: []
},
{
value: {
name: 'Update documentation',
completed: true,
owner: 'Jane'
},
children: [
{
value: {
name: 'Proofread documentation',
completed: true,
owner: 'Bob'
},
children: []
}
]
}
]
},
{
value: {
name: 'Tasks for Sprint 2',
completed: false,
owner: 'Erika',
},
children: [
{
value: {
name: 'Fix bug #567',
completed: false,
owner: 'Marco'
},
children: []
},
{
value: {
name: 'Speak with clients',
completed: true,
owner: 'James'
},
children: []
}
]
}
];

constructor() { }

ngOnInit() {
}

}

// 表のデータ構造の定義
export interface Task {
name: string;
completed: boolean;
owner: string;
}

4. Optionを設定

  • sample.component.tsの改修
    1
    2
    // 追加の必要有
    import { Node, Options } from 'ng-material-treetable';
  • sample.component.htmlの改修
    • [options]による指定で適用できます
      1
      2
      3
      4
      <treetable
      [tree]="yourTreeDataStructure"
      [options]="yourOptions">
      </treetable>

Eventの設定

  • sample.component.html
    1
    2
    3
    4
    5
    <treetable
    [tree]="yourTreeDataStructure"
    (nodeClicked)="logToggledNode($event)">
    <!--Clickで開閉-->
    </treetable>
  • sample.component.ts
    • nodeClickedで動くメソッドを定義
      1
      2
      3
      logToggledNode(node: Node<SomeNodeType>): void {
      console.log(node);
      }

 以上で階層型の表が完成しました。後は、データソースを直接編集するか、外部から取得したデータに差し替えるだけです。手順の解説は以上です。WEB AP開発の初級者は台帳APでも試しに作ってみると良いかもしれません。(Excelはやめましょう)
おまけとして、StackBlitzに挙がっていたサンプルソースの解説も置いておきます。

サンプルソースの解説

  • StackBlitz

    • 以下の書き方で今回の要件は満たせそう
      1
      arrayOfNodesTree: Node<Task>[] = 外部からGETしてきたデータ
  • app.component.ts

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    import { Component } from '@angular/core';

    // 追加の必要有
    import { Node, Options } from 'ng-material-treetable';

    @Component({
    selector: 'my-app',
    templateUrl: './app.component.html',
    styleUrls: ['./app.component.css']
    })
    export class AppComponent {

    // 表1のOption
    treeOptions: Options<Report> = {
    capitalisedHeader: true,
    customColumnOrder: [// 列名を定義?
    'owner', 'name', 'backup', 'protected'
    ]
    };

    // 省略部分はJSONデータ 表1のデータソース
    singleRootTree: Node<Report> = {
    value: {
    name: 'Reports',
    owner: 'Eric',
    protected: true,
    backup: true
    },
    children: [
    {
    中略
    }
    ]
    };

    // 省略部分はJSONデータ 表2のデータソース
    arrayOfNodesTree: Node<Task>[] = [
    {中略
    }
    ]

    logNode(node: Node<Report>) {
    console.log(node);
    }

    }

    // 表のデータ型 列の要素を定義

    // 表1
    export interface Report {
    name: string;
    owner: string;
    protected: boolean;
    backup: boolean;
    }

    // 表2
    export interface Task {
    name: string;
    completed: boolean;
    owner: string;
    }
  • 次にHTML側を確認

    • かなりシンプルに書ける
      • treetable要素の中にデータソースとして定義したものを指定するだけ
        1
        2
        3
        4
        5
        <treetable
        [tree]="TS側で定めたデータソース名"
        (nodeClicked)="logNode($event)"> // Clickで開閉
        >
        </treetable>
1
2
3
4
5
6
7
8
9
10
11
12
13
14

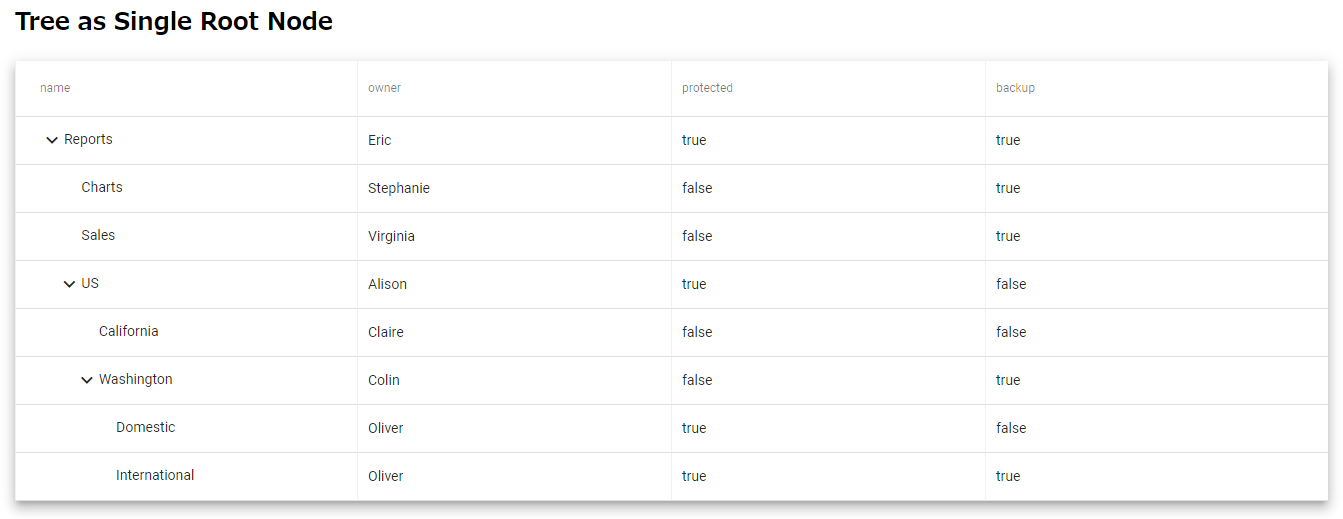

// 表1
<h2>Tree as Single Root Node</h2>
<treetable
[tree]="singleRootTree"
[options]="treeOptions"
(nodeClicked)="logNode($event)">
</treetable>

// 表2
<h2>Tree as Array of Nodes</h2>
<treetable
[tree]="arrayOfNodesTree" // tsでデータソースを定めたやつ
(nodeClicked)="logNode($event)">
</treetable>

自分でサンプルを開発した際のメモ

  • tree-table Componentを新たに生成

    1
    \src\app> ng g component tree-table
  • 上の階層のComponentでtree-tableを参照するように変更

    • serveで画面への反映を確認。問題無し
      1
      2
      3
      4
      5
      6
      7
      8
      9
      </mat-card-header>
      <mat-card-content>
      <div>

      <app-tree-table></app-tree-table>
      <!--tree tableコンポーネントを挿入---->

      </div>
      </mat-card-content>

サンプルデータで表を出す

  • tree-tableコンポーネントを改修

  • HTMLの改修

    1
    2
    3
    4
    <treetable
    [tree]="arrayOfNodesTree"
    (nodeClicked)="logNode($event)">
    </treetable>
  • tsの改修

    • import, データソース, interfaceを定義
    • 列を減らしてみる
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
import { Node, Options } from 'ng-material-treetable';

// 省略部分はJSONデータ 表2のデータソース
arrayOfNodesTree: Node<Task>[] = [
{
value: {
name: 'Tasks for Sprint 1',
completed: true,
owner: 'Marco'
},
children: [
{
value: {
name: 'Complete feature #123',
completed: true,
owner: 'Marco'
},
children: []
},
{
value: {
name: 'Update documentation',
completed: true,
owner: 'Jane'
},
children: [
{
value: {
name: 'Proofread documentation',
completed: true,
owner: 'Bob'
},
children: []
}
]
}
]
},
{
value: {
name: 'Tasks for Sprint 2',
completed: false,
owner: 'Erika',
},
children: [
{
value: {
name: 'Fix bug #567',
completed: false,
owner: 'Marco'
},
children: []
},
{
value: {
name: 'Speak with clients',
completed: true,
owner: 'James'
},
children: []
}
]
}
]

logNode(node: Node<Report>) {
console.log(node);
}

}

// 表のデータ構造を決定
export interface Task {
name: string;
completed: boolean;
owner: string;
}
  • AP画面への反映を確認
    1
    ng serve --open

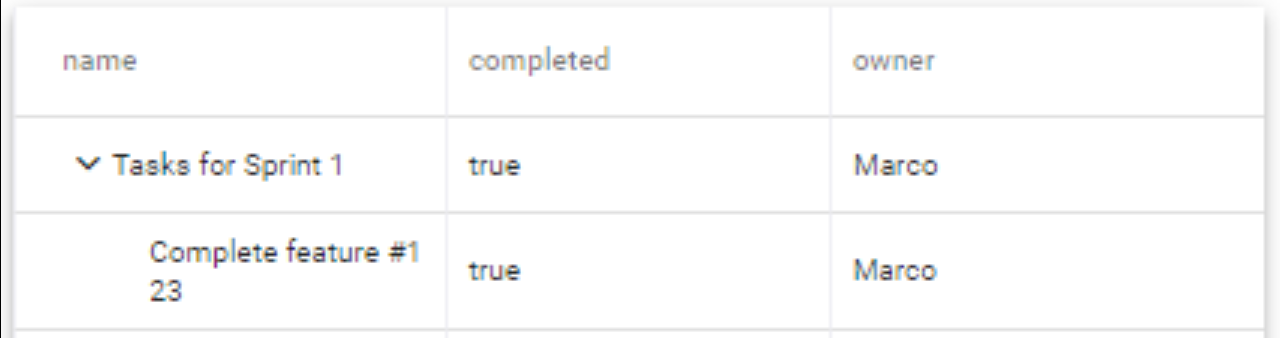

  • 以下のように表示された
  • エラーが発生

    • class内で初めにデータの定義が必要
    • 順番を入れ替えればOK
  • 最終的なtsファイル

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    import { Component, OnInit } from '@angular/core';

    // 追加
    import { Node, Options } from 'ng-material-treetable';


    @Component({
    selector: 'app-tree-table',
    templateUrl: './tree-table.component.html',
    styleUrls: ['./tree-table.component.scss']
    })
    export class TreeTableComponent implements OnInit {

    // データソースを定義
    // 省略部分はJSONデータ 表2のデータソース class内の先頭に必要であった
    arrayOfNodesTree: Node<Task>[] = [
    {
    value: {
    name: 'Tasks for Sprint 1',
    completed: true,
    owner: 'Marco'
    },
    children: [
    {
    value: {
    name: 'Complete feature #123',
    completed: true,
    owner: 'Marco'
    },
    children: []
    },
    {
    value: {
    name: 'Update documentation',
    completed: true,
    owner: 'Jane'
    },
    children: [
    {
    value: {
    name: 'Proofread documentation',
    completed: true,
    owner: 'Bob'
    },
    children: []
    }
    ]
    }
    ]
    },
    {
    value: {
    name: 'Tasks for Sprint 2',
    completed: false,
    owner: 'Erika',
    },
    children: [
    {
    value: {
    name: 'Fix bug #567',
    completed: false,
    owner: 'Marco'
    },
    children: []
    },
    {
    value: {
    name: 'Speak with clients',
    completed: true,
    owner: 'James'
    },
    children: []
    }
    ]
    }
    ];

    constructor() { }

    ngOnInit() {
    }

    }

    // 表のデータ構造の定義
    export interface Task {
    name: string;
    completed: boolean;
    owner: string;
    }
  • 参考ページ

  • Mat-treeとMat-tableを組み合わせて開発する場合の参考
